一、產品介紹

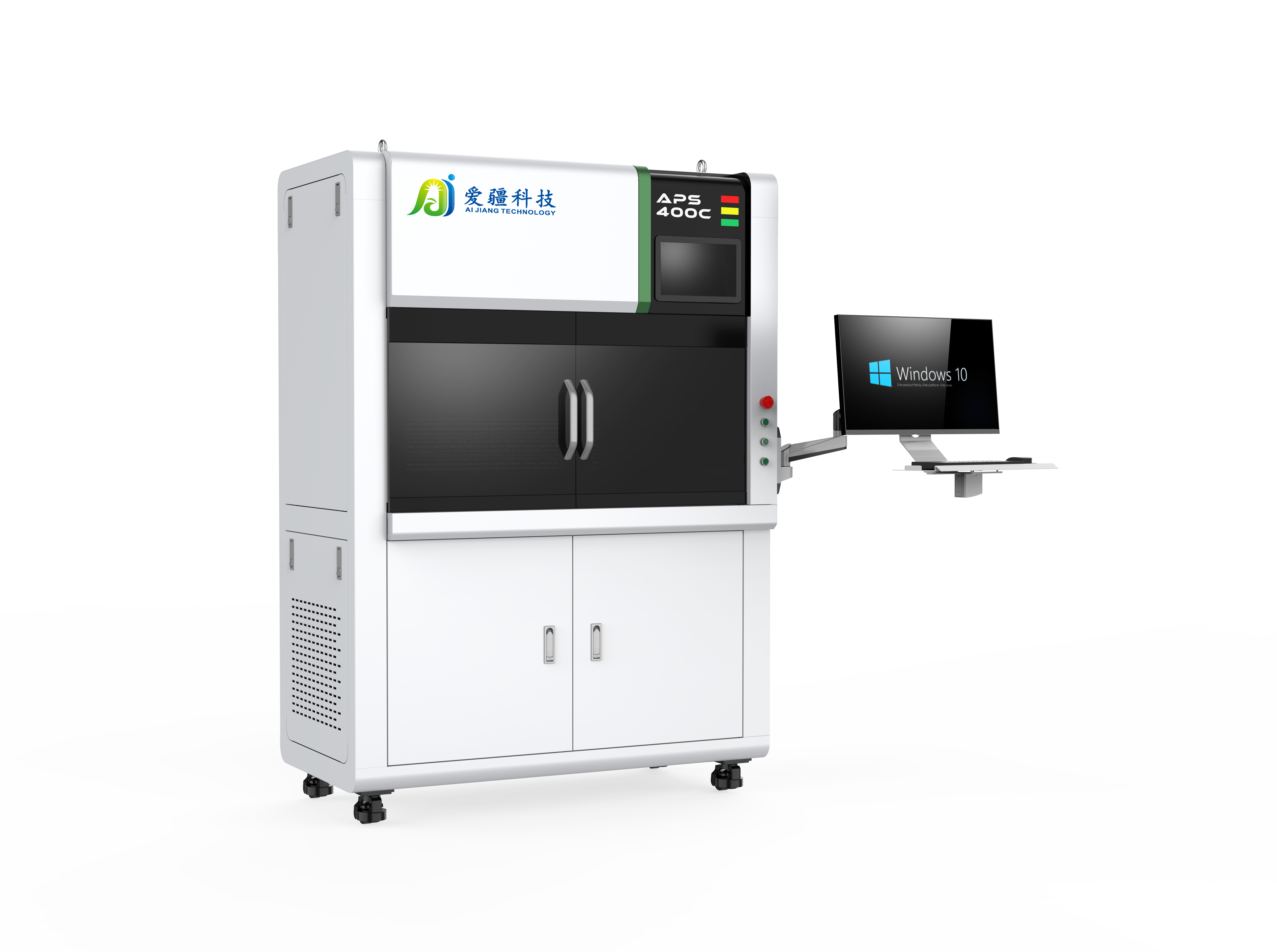

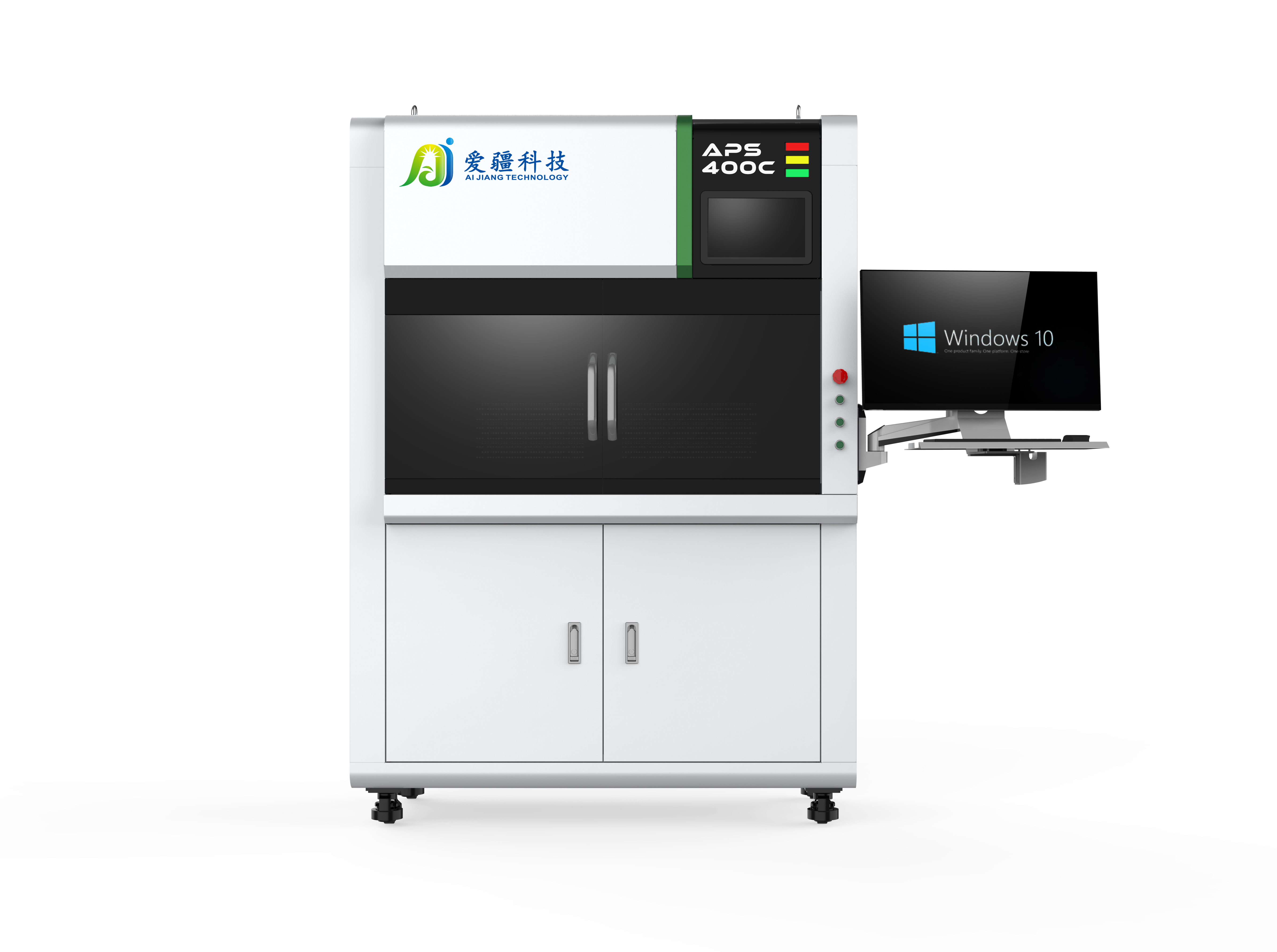

APS-400C穩態太陽模擬器為L(zhǎng)ED光源，用于鈣鈦礦電池的測試、光浸。設備光源為直射光結構，模擬真實太陽光照射條件，滿足350-1200nm光譜范圍，脈沖寬度1S~100S可調/常亮。
設備主要用途：鈣鈦礦電池/組件、疊層電池/組件的電性能參數的測試和結果記錄。
二、解決方案
序號 | 模塊名稱 | 說明 |
1 | LED光源 | 用于模擬太陽光 |
2 | 高精度數字源表 | 提供激勵源并對太陽能電池電壓電流進行高精度高速測量 |
3 | 太陽能電池特性測量軟件 | 用于對光源及源表協同控制并對采集數據進行記錄繪制曲線分析等 |
4 | 定制夾具 | 配合測量?jī)x器完成太陽能電池電壓、電流特性曲線等參數檢測 |
5 | 標準鈣鈦礦太陽能電池 | 用于對光強進行實時校正與形成標準IV曲線 |
6 | 水冷平臺 | 水冷平臺是一種使用冷卻劑作為導熱介質的散熱器。 |
三、規格參數
設備名稱 | LED穩態太陽模擬器 |
型號 | APS-400C |
太陽光模擬器光源等級 | A+A+A+ |
太陽模擬器等級標準 | IEC 60904-9，JIS 8904-9和ASTM E927-10 |
光源類型 | 多光譜段，LED＞30種 |
光譜匹配 | AM1.5，0.875-1.125 (A+級) |
幅照度不穩定性 | STI＜0.25%； LTI＜1%(A+級) |
幅照度不均勻性 | ＜1% (A+級) |
光譜范圍 | 350-1200nm |
四、數字源表
四象限數字源表 | 測試時長：可調 軟件功能：支持步長、掃描點數、掃描方向設置，IV-PV曲線繪制 測量參數：Voc/Isc/Jsc/Pmax/Vm/Im/FF/Eff/Rs/Rsh
|
